OCI Image 本地鏡像站遷移之旅

· 8 min read
Wei Ji
info

OCI Image 實際上不是單一檔案,而是一層一層的 layer 構成的,但是為了簡化描述,本文使用 image 一詞時可能是在描述 layer(s)。

背景

我在 Homelab 中架設了簡易的 Docker Registry 作為鏡像/代理,來節省我工作筆電的硬碟空間和下載時間,更具體的細節請見另外一篇文章:我的 Homelab

起因

一切都源自於上班的時候需要用到這個 image: quay.io/keycloak/keycloak,拉了幾次卻發現我的鏡像站沒有快取這個 image。

下班之後在 homelab 開了另外一個 service:

registry-server-2:
image: registry:2.8.2
environment:
- REGISTRY_PROXY_REMOTEURL="https://quay.io/v2"
volumes:
- quay-data:/var/lib/registry
networks:
- default
- traefik-public
deploy:
labels:
- traefik.enable=true
- traefik.docker.network=traefik-public
- traefik.http.routers.registry-quay-mirror.entrypoints=web
- traefik.http.routers.registry-quay-mirror.rule=Host(`mirror.quay.oci-image.arachne`)
- "traefik.http.services.registry-quay-mirror.loadbalancer.server.port=5000"

發現依然不會快取。

No, this is a limitation of the docker engine, registry-mirrors is only for Docker Hub. You can follow issue 18818 for more details.1

Unfortunately and infuriatingly, it is not possible. This is a most desired feature, by me, and by many others. However, Docker, on purpose, does not implement this feature.2

這似乎是 Docker 本身的設計所致,不過在我發現這個限制以前,以為是 distribution/distribution 的限制因此做了一些嘗試。

Sonatype Nexus Repository

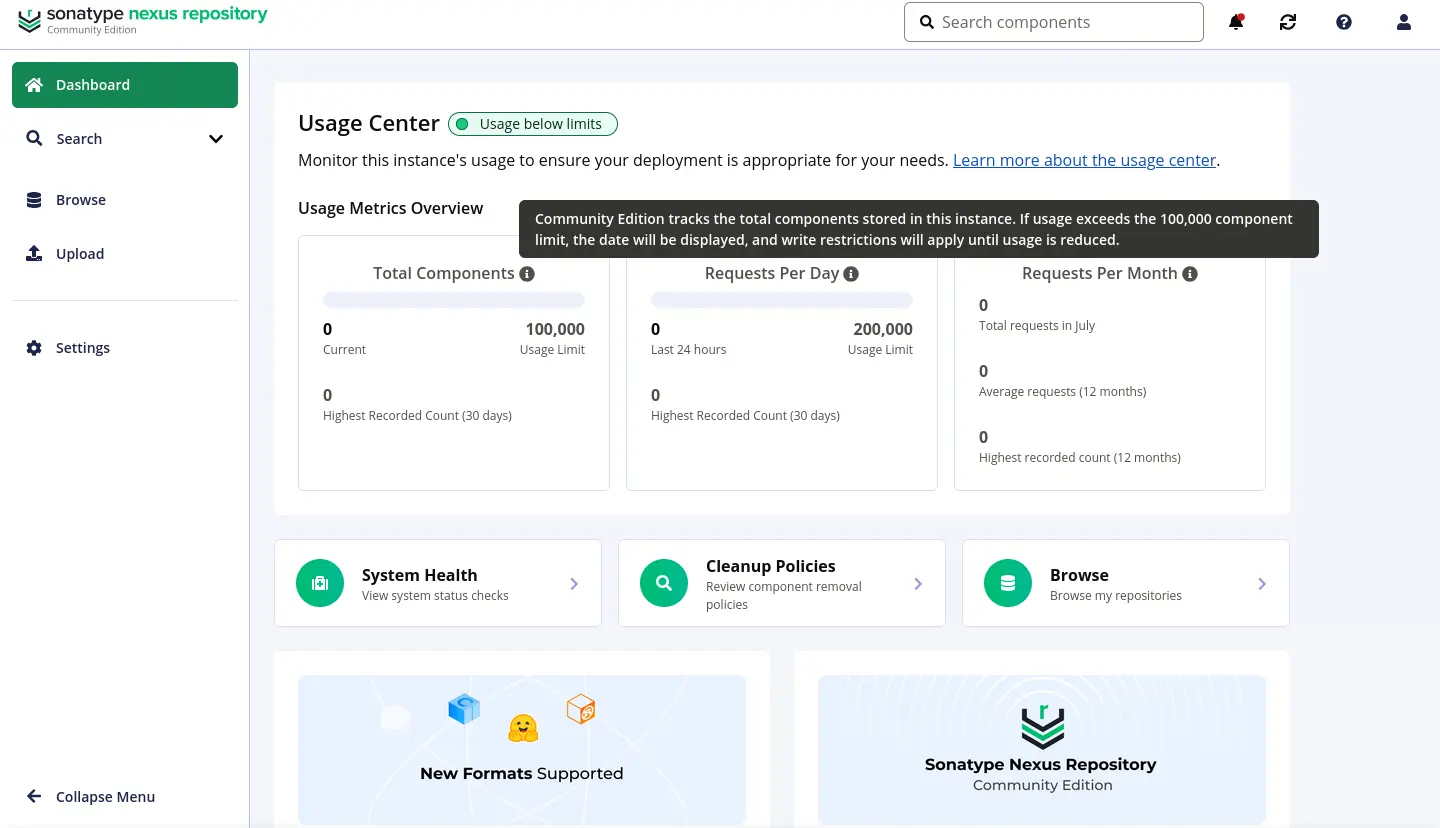

我先是嘗試 sonatype/nexus3,然後看到了這個:

蛤?為什麼我用自架的開源軟體還要有額度限制?下一個。下一個。

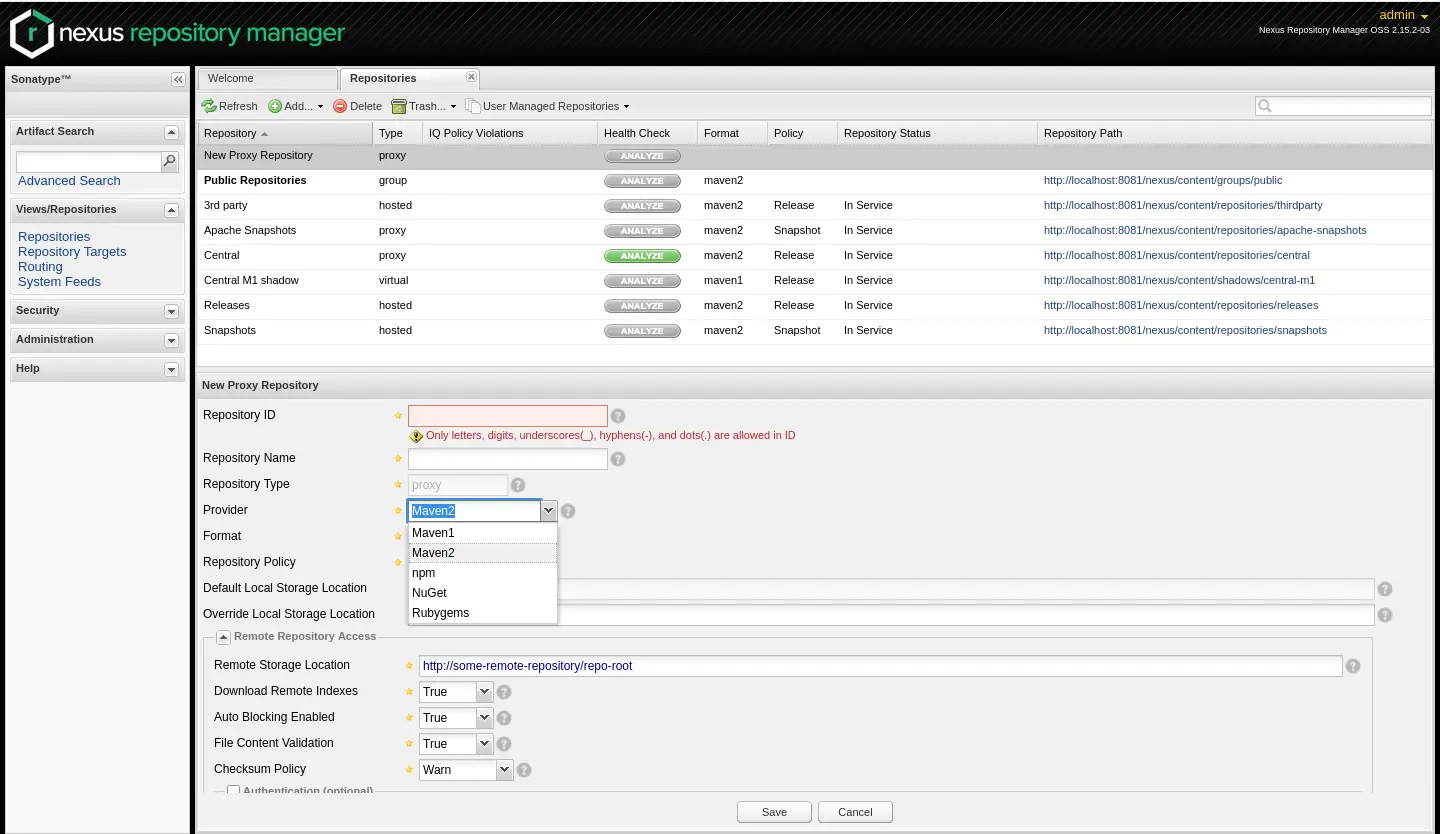

接著試了 sonatype/nexus:oss

不支援 Docker?好吧。

Harbor

當我在考慮自架 OCI Registry 時,Harbor 不在考慮範圍的原因是我在官方網站只找得到兩種安裝方式:

我目前不是使用 K8s,Helm Chart 自然是不考慮。安裝精靈又可能導向裸機 (baremetal) 安裝,讓我沒辦法用 Docker 管理叢集。

後來經過調查才發現安裝精靈最後是產生 Docker Compose 的組態來執行的,可以在原始碼中發現 Docker Compose YAML 的樣板:harbor/make/photon/prepare/templates/docker_compose/docker-compose.yml.jinja

不過很遺憾,我使用 Docker Swarm 來編排 homelab 的服務,Compose 的 YAML 沒辦法直接拿來使用。

分而治之

Harbor 由八個微服務構成:

  • proxy (goharbor/nginx-photon:v2.13.1)
  • core (goharbor/harbor-core:v2.13.1)
  • registry (goharbor/registry-photon:v2.13.1)
  • redis (goharbor/redis-photon:v2.13.1)
  • postgresql (goharbor/harbor-db:v2.13.1)
  • portal (goharbor/harbor-portal:v2.13.1)
  • jobservice (goharbor/harbor-jobservice:v2.13.1)
  • registryctl (goharbor/harbor-registryctl:v2.13.1)

我試著以最小仰賴的方式,一個一個服務跑起來試試看,然後用自己寫的腳本完成必要的配置,而不是使用 Harbor 安裝精靈。細節就不在本文贅述,最後建起來 Docker Compose YAML 在這裡:

https://github.com/FlySkyPie/harbor-docker-compose

在 Harbor 官方的版本中,所有組態都是仰賴 volumes 或是 env_file 完成的,這在 Swarm 模式是行不通得。在 Compose 模式下可以用本地的相對路徑來組織檔案或是資料夾,而 Swarm 模式必須抱持著「一切都發生在遠端」的思路:機敏資訊由 secrets 實例儲存、設定檔以 configs 實例儲存...。完成 Compose 版本後再轉成 Swarm 的版本:

https://github.com/FlySkyPie/harbor-docker-swarm

最後有些密碼還是用 environment 傳遞,因為服務本身可能沒有設計支援 Secret File,我也不想花太多時間在這件事上折騰,就先這樣將就著用吧。

另外,安裝精靈建立的當中其實還有一個 log 容器用來從其他微服務蒐集 log,我的版本並沒有包含它,一來是它不是執行服務必要的功能,二來是如果我有蒐集 log 的需求會再搭配 Promtail 和 Grafana Loki 之類專門用來做這檔事的工具。

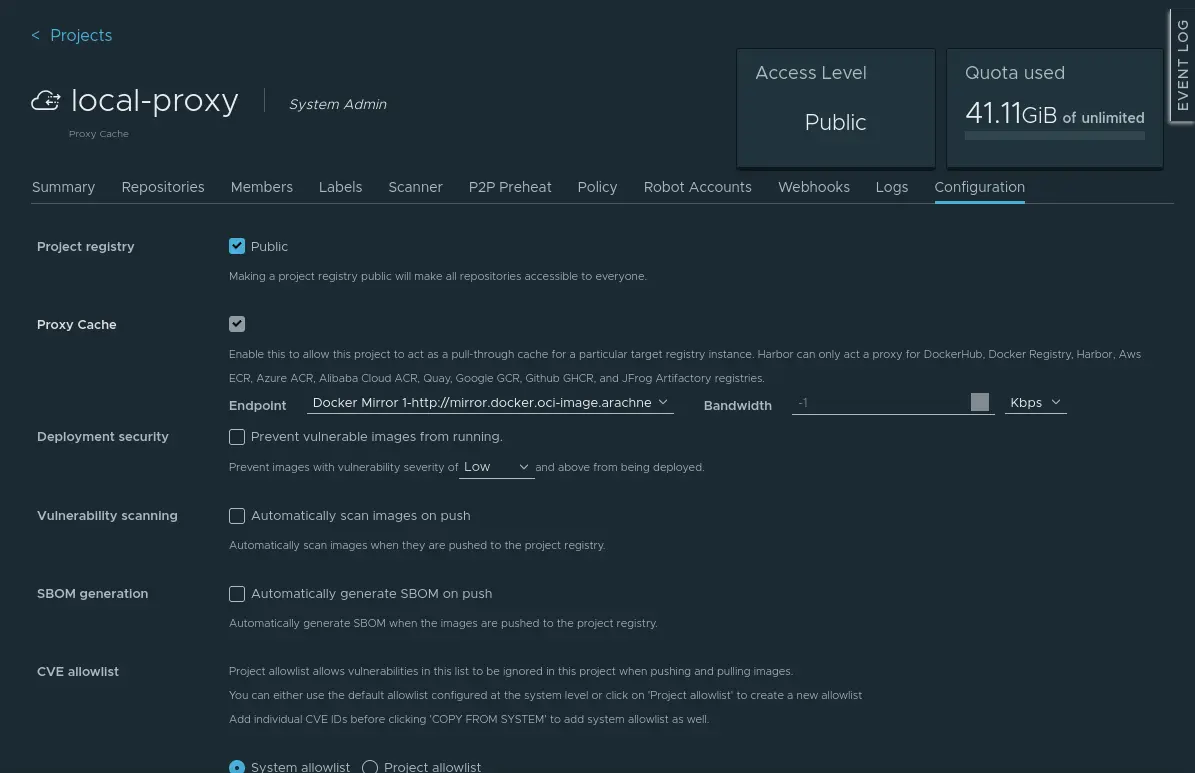

附上成果圖:

資料轉移

為了把舊的鏡像資料遷移到 Harbor,我做了一些措施,雖然整體而言稱不上完美。

建立 image 清單

首先要建立鏡像站快取過得清單:

  1. GET /v2/_catalog 取得 N 個 repositories 的資料。
  2. GET/v2/${repository}/tags/list 取得每一個 repository 的 tag 資料,要注意的是 distribution/distribution 鏡像站可能快取了 tag 但是還沒有快取映像檔本身。
  3. GET /v2/${repo}/manifests/${tag} 取得 manifest 資訊
  4. HEAD /v2/${repository}/blobs/${digest} 根據 manifest 判斷 layers 有沒有被快取。
    • 這裡要注意,必須暫時關閉 REGISTRY_PROXY_REMOTEURL 的設定,不然會直接觸發代理鏡像機制,關閉代理之後,沒有被快取過得檔案會直接 404 作為判斷有沒有被快取過得機制。

關於更多 API 操作的細節可以閱讀官方的文件3

整個過程完成會得到類似這樣的清單:

goharbor/nginx-photon:v2.13.1
goharbor/redis-photon:v2.11.0
goharbor/registry-photon:v2.13.1
grafana/loki:latest
grafana/loki:2.7.1
...

設定 Harbor

接著在 Harbor 設定 registriesprojects 指向舊的鏡像站。

要注意的是,設定 Proxy Cache 之後既不能關閉也不能修改。

從 Harbor 鏡像本地鏡像站

接著使用腳本從 Harbor 新設定的 Project 依照清單拉取 image

docker pull harbor.arachne/docker-hub-proxy/getpinry/pinry:latest

這樣就可以把一部分 image 從舊的鏡像站轉移到 Harbor 去了,雖然在其他 Project 不會顯示 image 的存在,但是 image 的檔案在 Harbor 是跨 Project 儲存的,之後如果從其他 Project 拉取 image 時有已經快取過的檔案,Harbor 會直接使用已經存在的檔案。

限制

我這個作法是 「不完美」而且只能遷移「一部分」的原因在於,像 docker.io/library/mysql 這種 image,因為安全性的問題,同一個 tag 其實會一直更新,因此有些 image 在我的鏡像站上是過期的,所以當腳本拿著最新的 manifest 去檢查快取的時候,是有可能全部 404 的。

Podman

還記得我前面提到的「Docker 本身的設計就不允許設定 docker.io 以外的鏡像站」嗎?於是我試著使用 Podman,發現很輕易的就設定好本地鏡像站了(/etc/containers/registries.conf):

[[registry]]
location = "quay.io"
[[registry.mirror]]
location = "harbor.arachne/quay-proxy"
insecure = false

[[registry]]
location = "docker.io"
[[registry.mirror]]
location = "harbor.arachne/docker-hub-proxy"
insecure = false

當然,「使用 Podman 解決非 docker.io 本地鏡像站問題」與「使用 Harbor 取代 distribution/distribution」變成兩個獨立事件了,不過既然我都已經折騰完 Harbor 了,那就乾脆直接當作非預期的升級計畫換過去吧。

Footnotes

  1. mirroring - docker registry-mirrors is not used for fqdn images - Server Fault. Retrieved 2025-07-05 from https://serverfault.com/a/1125577

  2. Configure dockerd to use a regsitry mirror for a private registry - General - Docker Community Forums. Retrieved 2025-07-05 from https://forums.docker.com/t/configure-dockerd-to-use-a-regsitry-mirror-for-a-private-registry/135180/2

  3. HTTP API V2 | CNCF Distribution. Retrieved 2025-07-05 from https://distribution.github.io/distribution/spec/api/
